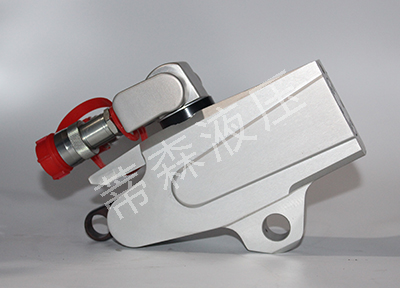

液压扭矩扳手(全名:液压力矩扳手;英文名:hydraulic torque wrench)是常规的液压扭矩扳手套件,一般是由液压扭矩扳手本体、液压扭矩扳手专用泵站以及双联高压软管和高强度重型套筒组成。
液压扭矩扳手有驱动式液压扭矩扳手和中空式液压扭矩扳手两大系列。顾名思义,驱动式液压扭矩扳手是靠驱动轴带动相应规格套筒来实现螺母的预紧,只要扭矩范围允许的情况下,可根据替换相应的高强度套筒来完成不同规格的螺栓,为通用型液压扭矩扳手,适用范围较广。中空式液压扭矩扳手则是配备过渡套使用。一般为在螺杆伸出来比较长、空间范围比较小、双螺母、螺栓间距太小、螺母与设备壁太小,或者一些特定的行业的疑难工况较多。
液压扭矩扳手基本组成
液压扭矩扳手是由本体、电动液压泵、双联高压油管、高强度套筒组成。液压泵启动后通过马达产生压力,将内部的液压油通过油管介质传送到液压扭矩扳手,然后推动液压扭矩扳手的活塞杆,由活塞杆带动扳手前部的棘轮使棘轮能带动驱动轴来完成螺栓的预紧拆松工作。
液压扭矩扳手的本体主要由三部分组成,本体(也叫壳体),油缸和传动部件。油缸输出力,油缸活塞杆与传动部分组成运动副,油缸中心到传动部件中心距离是液压扭矩扳手放大力臂,油缸出力乘以力臂,就是液压扭矩扳手理论输出扭矩。
液压扭矩扳手同步系统应用
液压扭矩扳手同步系统主要目的是为了避免法兰面单边受压模式,这种模式会导致法兰面的垫片因挤压过度而失效,从而引起泄露。同步系统是两台或四台液压扭矩扳手同时连接到一台泵上使用。根据液压原理,多部液压扭矩扳手同时工作,同时输出设定扭矩,即可实现法兰平行闭合,其扭矩精度达到3%。同步系统可一次将螺栓锁紧,而单系统需多次加载,分步锁紧,由此可见同步系统的效率远大于单系统。
液压扭矩扳手主要分类及特点
液压扭矩扳手有驱动液压扭矩扳手和中空液压扭矩扳手两大系列。顾名思义,驱动液压扭矩扳手是靠驱动轴带动相应规格套筒来实现螺母的预紧,只要扭矩范围允许的情况下,可根据替换相应的高强度套筒来完成不同规格的螺栓,为通用型液压扭矩扳手,适用范围较广。中空液压扭矩扳手则是配备过渡套使用。一般为在螺杆伸出来比较长、空间范围比较小、双螺母、螺栓间距太小、螺母与设备壁太小,或者一些特定的行业的疑难工况较多。
液压扭矩扳手使用范围
液压扭矩扳手的使用范围广泛;在船舶工程,石油化工,风电,水电,热电,矿山,机械,钢厂,橡胶,管道等行业的施工,检修,抢修等工作中,液压扭矩扳手对于大规格的螺栓的安装与拆卸都是一种较为重要的工具;有其它工具的不可替代性,不仅使用方便,而且所提供的扭矩非常精准,扭矩重复精度达到±3%左右。
液压扭矩扳手选购技巧
液压扭矩扳手的选择根据螺栓大小、扭矩要求、空间范围来决定。
液压扭矩扳手螺栓大小
一般有哪几种螺栓,是公制还是英制。例如M36、M42、M48,这几种指的是公制螺栓,M36的螺母六角对边是55,M42是65,M48是75。可选用一种型号的液压扭矩扳手。如螺栓规格跨度太大,而且扭矩跨度较大,那预紧这些螺栓就必然要选用多种型号扳手。
液压扭矩扳手扭矩要求
螺栓的规格、螺栓的强度等级是液压扭矩扳手选型的最关键参数。螺栓不同,扭矩不同,同样的螺栓强度等级不同扭矩不同,同样螺栓强度等级,不同工况的扭矩也不同。如M36螺栓,强度等级8.8级,扭矩1764Nm;强度等级10.9.级,扭矩2453Nm;强度等级12.9.级,扭矩2940Nm每个行业不同,螺栓等级强度不同,具体情况具体对
液压扭矩扳手螺栓、螺母空间位置
如果没有空间限制,哪个型号的扳手都可以使用;驱动式液压扭矩扳手最为通用;如螺栓拧好后露出的螺纹较长或者螺栓上面有空间有限,最好使用中空式液压扭矩扳手;如螺母间距离狭窄,可选用中空式液压扭矩扳手。
