液压扭矩扳手是由工作头、电动液压泵、双联高压油管、高强度套筒组成。由电动液压泵通过双联高压油管将动力源传输到液压扭矩扳手,更具体的应该是电动液压泵启动后在内部通过电机马达产生压力,将内部的液压油通过油管介质传送到液压扭矩扳手,然后推动液压扭矩扳手的活塞杆,由活塞杆带动扳手前部的棘轮使棘轮能带动驱动轴来完成螺栓的预紧工作。关于液压扭矩扳手的配套产品,电动液压泵有:电磁阀驱动(电动)或压缩空气驱动(气动)。

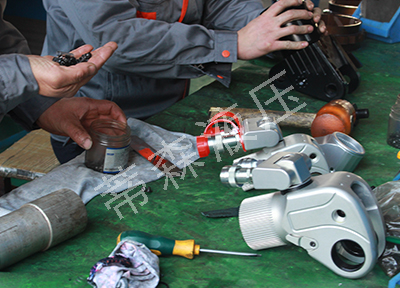

液压扭矩扳手的工作头主要由三部分组成,本体(也叫壳体),油缸和传动部件。油缸输出力,油缸活塞杆与传动部分组成运动副,油缸中心到传动部件中心这个距离是液压扭矩扳手放大力臂,油缸出力乘以力臂,就是液压扭矩扳手理论输出扭矩,由于摩擦阻力存在。
动力单元液压扭矩扳手泵是液压扭矩扳手的动力单元,为液压扭矩扳手提供高压液压油作为动力,液压扭矩扳手是液压系统中的执行单元。液压扳手泵属于高压泵,最高工作压力一般为70MPa,常见的有电动液压泵和气动液压泵。
液压扭矩扳手泵由马达(电机或气马达)、泵、管路、电气控制等组成。泵常见的有二级泵和三级泵,一般的二级泵是低压齿轮泵和高压柱塞泵。齿轮泵为柱塞泵提供带压液压油,齿轮泵和柱塞泵的换压力为7-10MPa。三级泵的结构多样,典型的采用全部为柱塞泵的结构,低压4根大直径柱塞,中压2根小直径柱塞,高压2根小直径柱塞。也有三级泵采用一级泵为齿轮泵,二级、三级泵为柱塞泵。三级泵的一级、二级、三级分别称为低压、中压、高压。
当液压扭矩扳手工作活塞运动时,一般处于10—32MPa的中压状态,而中压流量是高压(32-70MPa)流量的2.2倍,综合三级压力流量曲线,三级流量泵的速度是二级流量泵近2倍。可见三级泵速度远快于二级泵。
电动液压扭矩扳手泵电机分为无碳刷电机和碳刷电机。无刷电机一般是感应电机,需要装有电容。为了泵能够带压启动,需要装启动电容和运转电容。有刷电机一般是串激电机,转速高,可为泵提供较大流量,但噪音和震动较大。
