液压螺栓拉伸器的使用方法及步骤
1、放置

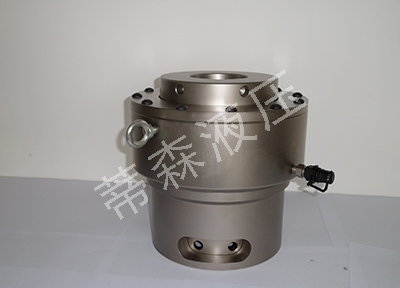

(1)如下图将底座套在螺母上,检查底座是否放置端正、平稳,支撑面必须与螺栓轴线垂直,底座轴线应与螺栓轴线同轴;
(2)将油缸放置在底座上,放置平稳;
(3)把拉杆拧在伸出的螺栓螺纹上,尽可能向下旋合,并且与活塞贴合。
2、连接及预紧力设定
(1)预紧力设定
按照设计要求在连接液压螺栓拉伸器以前,计算液压泵站所需的压力,该压力值的计算为:
P=(10×F)/S MPa
P--液压泵站的设定压力MPa
F—需要的预紧力kN
S--拉伸器的活塞面积(见表一)cm2
在不连接高压软管的状态下,调节液压泵站的高压溢流阀手柄,按计算值设定液压泵站的压力.
其设定步骤如下:
(1)如下图先将换向手柄置于O位置,再将卸荷手柄旋至卸荷位置(逆时针);
(2)打开泵站开关启动液压泵站;
(3)先将卸荷阀手柄锁紧(顺时针),再将换向阀手柄旋至上压位置(即A位置),并同时观察压力表指针,在指针指向所需的压力时,立即将换向手柄置于O位置(即保压)。
(4)压力设定完毕后,将卸荷手柄旋至卸荷位置(逆时针),换向手柄置于O位置。
(2)连接
如图2在设定好液压泵站的压力以后,连接好液压螺栓拉伸器,拉伸器和液压泵站通过高压软管连接,一台液压泵站可以驱动多台拉伸器。
3、拉伸
(1)启动泵站,将卸荷手柄锁紧(顺时针),再将换向手柄拨至A位置,泵站开始上压,每个液压螺栓拉伸器以相同的拉力拉伸螺杆(开始时,较紧的螺杆可能不动),观察拉伸器的升程,只要有一个拉伸器行程到位,即可保压。(详细操作步骤请参看相应泵站说明书)
(2)旋紧螺母。由于拉伸使得螺栓伸长,拉伸前合缝的螺母产生了间隙,用操纵杆旋转螺母,使每个被同时拉伸的螺母与支撑面再次合缝。
(3)卸压,将卸荷手柄旋至卸荷位置(逆时针),活塞靠碟簧复位。
(4)需要多次拉伸同一个螺栓的情况下,可重复(1)、(2)、(3)步骤,直至完成预紧。
警告:严禁超压工作及超行程工作(H≤12mm)
拉杆与螺栓旋合长度必须大于螺栓直径的70%
4、取下螺栓拉伸器
当压力释放后,螺栓拉伸器即可取下。
